AJAX Manual Call Point (Green)
Kód: 308
Súvisiaci tovar
Podrobný popis
AJAX ManualCallPoint (Green) Jeweller · zelené
Jedno stlačenie.Celý scenár.
Bezdrôtové resetovateľné tlačidlo na spúšťanie scenárov a poplachov v systéme Ajax. Jedným stlačením odpojí energiu, odomkne únikové dvere, zapne ventiláciu alebo vyhlási tiesňový poplach. Späť sa vráti kľúčom – bez rozbíjania skla.
Školy. Prevádzky.
Únikové cesty.
ManualCallPoint
Školy a úrady
Štyri farby
SmartBracketNajdôležitejšie
v skratke.
Scenár, panika, plyn, voda a ďalšie – nastavíte v aplikácii.
Resetovateľný mechanizmus. Po stlačení stačí kľúč z balenia.
Rádio Jeweller. Bez káblov, bez samostatného komunikátora.
Na batérie CR123A. Dva kusy, predinštalované.
Keď treba konať
za sekundu.
Tlačidlo nečaká na detektor – stlačí ho človek. Podľa nastavenia spustí scenár automatizácie alebo vyhlási poplach: tiesňový, požiarny, únik plynu alebo vody, prípadne hlásenie poruchy. Všetko je hneď vidieť v aplikácii Ajax – ktoré tlačidlo, kedy a kde – a poplach môže ísť aj na pult centrálnej ochrany.
Únikové cesty
Odomknutie elektrických zámkov a zapnutie núdzového osvetlenia.
Prevádzky a dielne
Odpojenie energie alebo zapnutie ventilácie jedným stlačením.
Recepcie a pokladne
Tiesňové tlačidlo – poplach do aplikácie aj na PCO.
| Režim | Čo tlačidlo spustí |
|---|---|
| Spustenie scenára | Odpojenie energie, odomknutie dverí, ventilácia, núdzové osvetlenie |
| Tiesňové tlačidlo | Tichý alebo hlasný poplach do aplikácie a na PCO |
| Požiarny poplach | Poplach v systéme vrátane sirén hlásičov |
| Únik plynu / vody | Poplach príslušného typu s upozornením v aplikácii |
| Pomocný poplach / porucha | Hlásenie podľa nastavenia v aplikácii |
Stlačiť.
A vrátiť kľúčom.
Stredový element sa po stlačení zatlačí dovnútra a po obvode sa objavia dva žlté prúžky – na prvý pohľad je jasné, ktoré tlačidlo bolo použité. Späť ho vrátite kľúčom z balenia, ktorý zároveň odomyká zámok na paneli SmartBracket. Pred nechceným stlačením chráni priehľadné veko.
Kľúč na reset aj demontáž
Otvor na kľúči – dá sa nosiť na zväzku kľúčov.
Panel SmartBracket
Montáž bez rozoberania krytu, so zámkom proti demontáži.
Farba slúži na vizuálne odlíšenie funkcie – funkcie sú vo všetkých farbách rovnaké a nastavujú sa v aplikácii. Mechanizmus je navrhnutý s minimom pohyblivých častí a podľa výrobcu znesie viac než 500 stlačení – vydrží teda aj pravidelné skúšky.
Na stenu.
Vo výške 1,4 m.
Tlačidlo sa montuje na panel SmartBracket – bez rozoberania krytu, na dobre prístupné miesto, vo výške 1,4 m. Je určené len do interiéru. Pokus o zloženie z panela alebo odtrhnutie zo steny ohlási tamper. Do systému ho pridáte naskenovaním QR kódu v aplikácii Ajax.
Dve batérie.
Sedem rokov.
Tlačidlo beží na dve predinštalované batérie CR123A. Pri bežnom používaní (jedno stlačenie na minútu týždenne) vydržia podľa výrobcu až 7 rokov. Stav batérií aj zariadenia vidíte v aplikácii, slabé batérie systém ohlási vopred.
Kompaktné telo102 × 104 × 39 mm, priehľadné veko.Indikácia stavuŽlté prúžky a LED po stlačení.Zámok a tamperDemontáž len kľúčom, pokus systém ohlási.

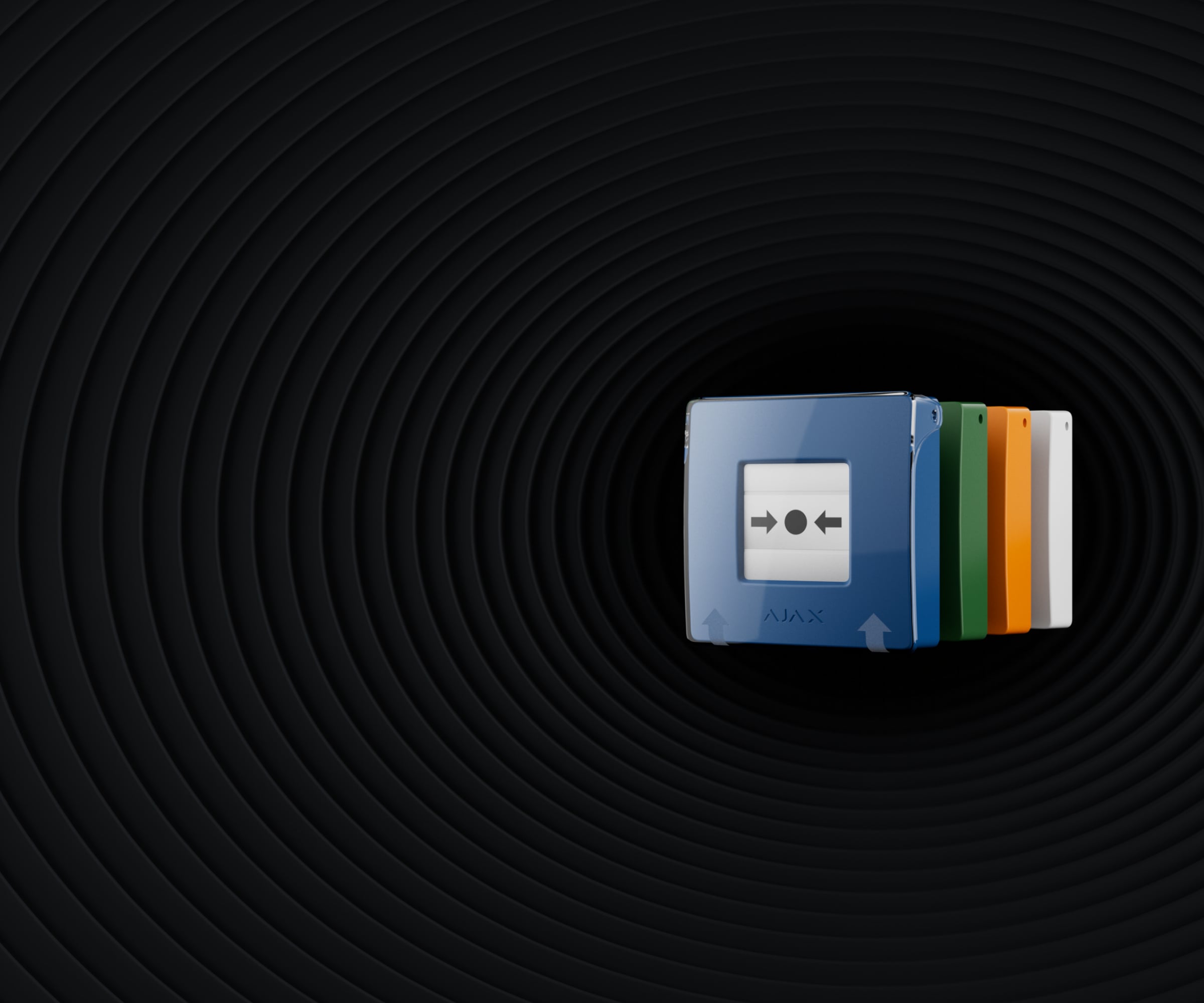

Kľúč v baleníReset po stlačení aj demontáž panela.Jedno telo,
štyri farby.
ManualCallPoint (Green)
Zelené tlačidlo na scenáre a poplachy. Certifikáciu EN 54-11 nemá.
ManualCallPoint (Red) ›
Červené tlačidlo požiarneho poplachu certifikované podľa EN 54-11 – pre EPS.
Červené
Modré
Žlté EPS aj bežný Ajax.
Tlačidlo funguje s ústredňou EN54 Fire Hub aj s bežnými ústredňami Ajax. Ústredňa musí mať aktuálnu verziu OS Malevich.
✓Funguje s
- EN54 Fire Hub Jeweller (aj čierna) – ústredňa systému EN54
- EN54 Fire ReX Jeweller a opakovače ReX – predĺženie dosahu
- Bežnými ústredňami Ajax – Hub 2, Hub 2 Plus a ďalšie s aktuálnym OS Malevich
✕Nefunguje s
- Hub (2G) Jeweller – prvá generácia ústredne
- Samostatne bez ústredne – tlačidlo je súčasťou systému Ajax
Táto verzia nie je certifikovaná podľa EN 54-11. Ak projekt vyžaduje tlačidlové hlásenie požiaru podľa normy, použite ManualCallPoint (Red).
Tlačidlo na scenáre
pre systém Ajax.
Jedno tlačidlo, sedem režimov
AJAX ManualCallPoint (Green) Jeweller je bezdrôtové resetovateľné tlačidlo, ktoré podľa nastavenia spustí scenár automatizácie alebo vyhlási poplach – tiesňový, požiarny, únik plynu či vody. Montuje sa bez kabeláže na stenu, do systému sa pridáva naskenovaním QR kódu.
Odpojiť energiu, odomknúť dvere, zapnúť ventiláciu
Typické použitie: odomknutie elektrických zámkov na únikových cestách, odpojenie energie v dielni alebo prevádzke, zapnutie ventilácie či núdzového osvetlenia, tiesňové tlačidlo na recepcii. Stredový element sa po stlačení vracia späť kľúčom, takže tlačidlo znesie aj pravidelné skúšky.
Požiarna ochrana a automatizácia Ajax v STEMS
Ústredne, hlásiče, sirény, signalizátory aj tlačidlá nájdete v kategórii požiarna ochrana AJAX. S návrhom scenárov a výberom správnej verzie tlačidla vám radi pomôžeme.
Prečo kúpiť
v STEMS.
Pomoc s návrhom
Poradíme s výberom komponentov EN54, dosahom a počtom opakovačov.
Ajax po celom Slovensku
Alarmy a kamery montujeme, nastavujeme a servisujeme. Poradenstvo zdarma.
Doručenie do 24 h
Aj na výdajné miesta. Doprava zdarma nad 200 €.
Technická podpora
Na diaľku od 8:00 do 19:00. Pred nákupom aj po ňom.
Oficiálny predajca AJAX
Originálne produkty, záruka 24 mesiacov a pozáručný servis.
10+ rokov skúseností
V zabezpečovacích systémoch, z toho 5+ rokov so značkou AJAX.
Bezpečnosť bez kompromisov.
Dizajn bez ústupkov.
Technické špecifikácie
Kompatibilita
- Ústredňa EN54 Fire Hub Jeweller aj bežné ústredne Ajax
- Opakovače EN54 Fire ReX a ReX
- Vyžaduje aktuálnu verziu OS Malevich; nekompatibilné s Hub (2G) Jeweller
Funkcie
- Režimy: spustenie scenára, požiarny poplach, pomocný poplach, tiesňové tlačidlo, únik plynu, únik vody, hlásenie poruchy
- Ovládanie automatizačných zariadení Ajax cez scenáre
- Prenos poplachu na PCO
- LED indikácia po stlačení a pri poruche, dva žlté prúžky
Mechanizmus
- Resetovateľný stredový element – bez rozbíjania skla
- Reset špeciálnym kľúčom z balenia (otvor na zavesenie na zväzok kľúčov)
- Priehľadné veko proti nechcenému stlačeniu
- Podľa výrobcu viac než 500 stlačení
Rádio
- Jeweller – obojsmerná komunikácia, šifrovanie s dynamickým kľúčom, preskakovanie frekvencií
- Pásmo 868,0–868,6 MHz alebo 868,7–869,2 MHz (podľa regiónu)
- Výkon (ERP) do 25 mW, modulácia GFSK
- Dosah do 1 700 m v otvorenom priestore
- Zistenie straty spojenia do 36 s
Napájanie
- 2 × CR123A (predinštalované)
- Výdrž až 7 rokov pri bežnom používaní (jedno stlačenie na 1 minútu týždenne)
Konštrukcia
- Rozmery 102 × 104 × 39 mm, hmotnosť približne 214 g
- Montáž na stenu na panel SmartBracket, odporúčaná výška 1,4 m
- Len do interiéru
- Prevádzka 0 až +50 °C, vlhkosť do 80 %
- Farba: zelené (rovnaké telo sa vyrába aj v červenej, modrej, zelenej, žltej a bielej)
Normy
- EN 300 220-1/2, EN 301 489-1/3, EN IEC 62311:2020, EN IEC 62368-1:2020
- Nie je certifikované podľa EN 54-11 – na tlačidlové hlásenie požiaru podľa normy slúži červená verzia
Záruka a balenie
- Záruka 24 mesiacov
- V balení: ManualCallPoint (Green) Jeweller, montážny panel SmartBracket, špeciálny kľúč, 2 × CR123A (vložené), montážna sada, stručný návod
Časté otázky
Aký je rozdiel medzi farbami?
Telo, mechanizmus aj funkcie sú rovnaké – farba slúži na vizuálne odlíšenie (napríklad zelené tlačidlo pri únikových dverách, žlté pri technických funkciách). Výnimkou je červené: to je požiarne tlačidlo certifikované podľa EN 54-11 pre EPS. Pozrieť červenú verziu
Dá sa modrým tlačidlom spustiť aj požiarny poplach?
Áno, požiarny poplach je jeden z režimov v aplikácii. Ak však projekt vyžaduje certifikované tlačidlové hlásenie požiaru, musí to byť červená verzia podľa EN 54-11.
Treba pri stlačení rozbiť sklo?
Nie. Stredový element sa zatlačí dovnútra a po použití sa kľúčom z balenia vráti späť. Podľa výrobcu znesie viac než 500 stlačení, takže vydrží aj pravidelné skúšky.
Aké scenáre sa dajú nastaviť?
Odpojenie energie, odomknutie elektrických zámkov, zapnutie ventilácie alebo núdzového osvetlenia, privolanie personálu. Scenáre sa nastavujú v aplikácii Ajax a môžu ovládať relé a zásuvky Ajax.
Kam sa tlačidlo montuje?
Na dobre prístupné miesto vo výške 1,4 m, len do interiéru. Montuje sa na panel SmartBracket bez rozoberania krytu; pokus o demontáž ohlási tamper.
Ako dlho vydržia batérie?
Dve batérie CR123A sú predinštalované a pri bežnom používaní vydržia podľa výrobcu až 7 rokov. Stav vidíte v aplikácii, slabé batérie systém ohlási vopred.
Dosah v otvorenom priestore. Výdrž batérií podľa výpočtu výrobcu pri uvedenom režime používania. Rozmery a hmotnosť prepočítané z imperiálnych jednotiek výrobcu. Údaje, fotografie a obrázky: AJAX Systems.
Dodatočné parametre
| Kategória: | Požiarna ochrana |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.3 kg |
| EAN: | 4823114045202 |
| Farba: | Zelená |
| Kompatibilita: | Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub BP, Hub Hybrid (2G), Hub Hybrid (4G), Hub Hybrid (4G) (without casing), Hub Plus, ReX 2, ReX, EN54 Fire Hub, EN54 Fire ReX |
| Typ detektora: | Tiesňový hlásič |
| Umiestnenie: | Vnútorné |
