EN54 Fire Hub /B
Kód: 2275
Podrobný popis

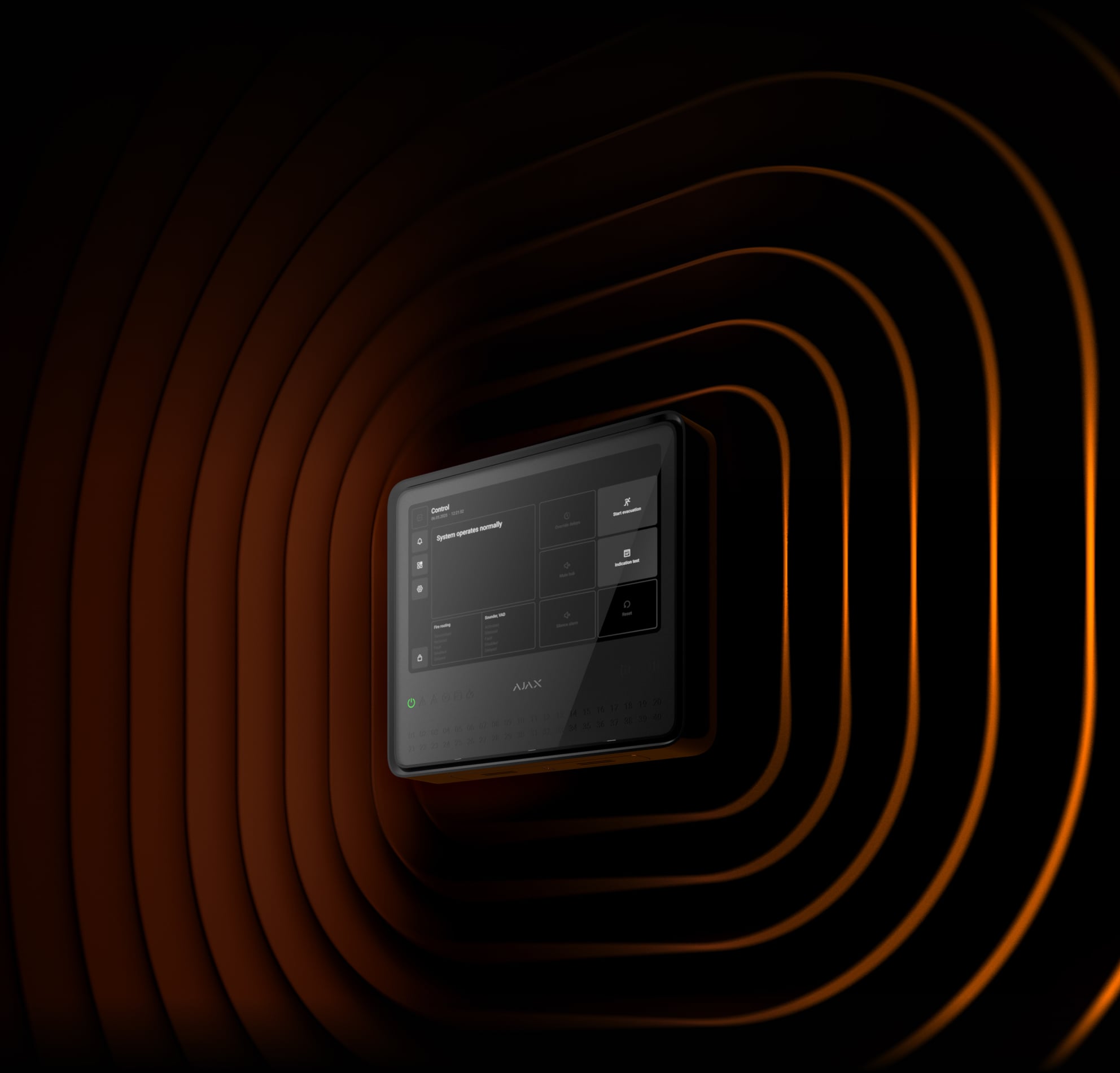

AJAX EN54 Fire Hub Jeweller · čierna
Požiarna ústredňa.Bez metra kábla.
Bezdrôtová ústredňa elektrickej požiarnej signalizácie (EPS) podľa EN 54 s 10,1″ dotykovým displejom. Pre hotely, penzióny, školy a firmy – až 200 zariadení, 40 požiarnych zón a montáž bez sekania káblov.
Všade, kde prespávajú,
učia sa a pracujú ľudia.
EN54 Fire Hub
Kancelárie
Múzeá a galérie
Čerpacie stanice
ReštaurácieNajdôležitejšie
v skratke.
Certifikovaná ústredňa EPS. Časti 2, 4, 21 a 25, plus EN 50131 Grade 2.
Zariadení v systéme. 40 požiarnych zón, 25 skupín a 64 scenárov.
Dotykový displej IPS. Ovládanie poplachu, zón a denníka priamo na ústredni.
Bez elektriny. So záložnou batériou EN54 (72 h), výmena za chodu.
Hotely. Penzióny.
Školy.
Bezdrôtová EPS sa inštaluje bez sekania drážok a ťahania káblov po chodbách. Hlásiče namontujete aj v prevádzke – hostia neodchádzajú, vyučovanie sa neprerušuje a omietka ani historické stropy neutrpia.
Hotely
Každá izba, chodba aj kuchyňa v jednom systéme. Recepcia vidí na displeji, kde presne vznikol poplach.
Penzióny a chaty
Montáž za deň bez stavebných úprav. Majiteľ dostane poplach do telefónu, aj keď nie je na mieste.
Školy a škôlky
Inštalácia cez víkend alebo prázdniny. Tlačidlové hlásiče a sirény s majákmi upozornia všetky triedy naraz.
Kancelárie a firmy
Požiar aj ochrana proti vniknutiu v jednej ústredni a jednej aplikácii.
Pamiatky a múzeá
Bez zásahov do stien a stropov chránených budov.
Reštaurácie
Hlásiče teploty do kuchyne, hlásiče dymu do sály – každý tam, kam patrí.
Veľká obrazovka.
Ešte väčšia kontrola.
Ústredňa má 10,1″ farebný dotykový displej IPS. Hasič či správca objektu na ňom hneď vidí, kde horí, vie stíšiť a resetovať poplach, vypnúť zónu na údržbu alebo prejsť denník až 6 000 udalostí. Nad displejom svieti 40 LED indikátorov zón a 6 systémových kontroliek, ktoré ukazujú stav aj bez dotyku.
Ovládanie poplachu
Stíšenie sirén, reset a potvrdenie poplachu priamo na ústredni.
Správa zón
40 požiarnych zón, dočasné vypnutie zóny počas servisu či údržby.
LED indikácia
Červená pre požiar, žltá pre poruchy a testy, zelená pre napájanie.
Denník udalostí
Až 6 000 udalostí požiarneho systému s časom, dostupných aj bez internetu.
Podľa predpisov.
Nie podľa kompromisov.
EN54 Fire Hub je ústredňa EPS (CIE) certifikovaná podľa európskych noriem pre požiarnu signalizáciu. Rovnako spĺňa EN 50131 Grade 2 pre ochranu proti vniknutiu, takže jeden systém stráži oheň aj zlodejov.
Len zariadenia EN54.
Žiadne kompromisy.
Certifikovaná EPS musí byť zložená z certifikovaných komponentov. Preto systém tvoria výhradne zariadenia radu Ajax EN54 a zariadenia z rezidenčnej rady Ajax sa k nemu pripojiť nedajú.
✓S EN54 Fire Hub funguje
- Hlásiče radu EN54 – dymové a teplotné
- Tlačidlové hlásiče, sirény a majáky radu EN54
- EN54 Fire ReX Jeweller a EN54 I/O Module
✕K EN54 systému sa nepripojí
- Zariadenia z rezidenčnej rady Ajax – napríklad požiarny detektor FireProtect 2 RB
- Požiarne detektory iných značiek
- Rezidenčné detektory nemôžu nahradiť hlásiče EN54 ani doplniť požiarnu zónu
Štyri cesty von.
Ani jedna nevynechá.
Ústredňa má zabudovaný Ethernet, Wi-Fi a dva sloty na SIM karty 2G/4G (LTE). Ak jeden kanál vypadne, poplach ide ďalším. Do zariadení vysiela cez rádio Jeweller na vzdialenosť až 1 800 m v otvorenom priestore a s piatimi opakovačmi EN54 Fire ReX pokryje areál až 35 km².
EthernetHlavný kanál, do 100 Mb/s.
Wi-Fi802.11 b/g/n ako záloha.
2× SIM LTEDvaja mobilní operátori naraz.
Jeweller a WingsŠifrované rádio a prenos fotografií.Požiar hlási do telefónu.
Aj na pult ochrany.
Majiteľ objektu dostane push notifikáciu, SMS aj hovor. Technik nastavuje a testuje systém na diaľku v Ajax PRO a strážna služba prijíma poplachy cez SIA DC-09 alebo SurGard (Contact ID), prípadne priamo v Ajax PRO Desktop. S detektormi s fotoverifikáciou príde k poplachu aj séria fotiek do 9 sekúnd.
Ajax PRO
Pre technikov: nastavenie, testy a servis na diaľku.
Ajax Security System
Pre majiteľov a správcov: poplachy a upozornenia na údržbu.
Ajax PRO Desktop
Pre strážne služby: monitoring a vizuálne overenie poplachu.
Keď horí,
systém koná sám.
Až 64 scenárov: pri požiari odomkne únikové dvere, pri úniku vody zavrie ventil, v určený čas pošle kontrolnú fotku. Dva reléové výstupy odovzdajú signál poruchy (NC) a požiaru (NO) ďalším zariadeniam v budove.
Únikové východy
Pri poplachu sa odomknú dvere na únikových cestách.
Kontrola podľa plánu
Fotografia z vybraného miesta v nastavený čas.
Uzáver vody
S detektorom LeaksProtect zastaví vodu pri úniku.
Výpadok prúdu?
Ústredňa ide ďalej.
Ústredňa sa napája zo siete 110–240 V. Do vnútra vložíte záložnú batériu EN54 Internal Battery na 24 alebo 72 hodín prevádzky, a to aj so zapnutým displejom, Wi-Fi, Ethernetom a LTE naraz.1 Batériu vymeníte za chodu, bez vypnutia systému.
Napájanie zo siete
110–240 V~, 50/60 Hz, odber do 0,48 A.
Záložná batéria
Li-ion 7,4 V – 5 Ah (24 h) alebo 10 Ah (72 h), predáva sa samostatne.
Všetko potrebné.
V jednom tele.
Displej 10,1″IPS 1024 × 600 px, kapacitný dotyk.
Bzučiak 60 dBPri požiari aj pri poruche.
2 reléové výstupyPorucha (NC) a požiar (NO), 2 A pri 30 V DC.
Tamper so zámkomHlási odtrhnutie, kryt otvorí len kľúč.
Biela Pozrieť ›Čierna Tento produkt
Podľa normy.
Bez komplikácií.
Panel SmartBracket priskrutkujete na stenu a ústredňu naň nasadíte, bez rozoberania krytu. Zariadenia pridáte cez QR kód v aplikácii Ajax PRO a celý systém nastavíte a otestujete na mieste aj na diaľku. Kabeláž k detektorom a sirénam netreba.
- V balení: ústredňa, SmartBracket, montážna sada, ethernetový kábel, kľúč a stručný návod.
- Batéria EN54 Internal Battery nie je v balení.3
Čo k ústredni
ešte potrebujete.
EN54 Fire Hub je srdce systému. Požiarnu časť poskladáte zo zariadení radu Ajax EN54, ktoré s ústredňou komunikujú bezdrôtovo.
EN54 Fire Hub Jeweller
Ústredňa EPS s displejom, až 200 zariadení a 40 zón. Farba: čierna.
EN54 Internal Battery
Záložná batéria na 24 h (5 Ah) alebo 72 h (10 Ah).
Zariadenia radu EN54
Hlásiče dymu a teploty, tlačidlové hlásiče, sirény a majáky.
EN54 Fire ReX Jeweller
Opakovač signálu, až 5 na jednu ústredňu.
EN54 I/O Module (2X2)
Vstupy a výstupy na napojenie technológií budovy.
GlandBox
Krabica na úhľadné privedenie káblov k ústredni.
Bezdrôtová alebo drôtová
požiarna signalizácia?
| Bezdrôtová EPS AJAX EN54 | Klasická drôtová EPS | |
|---|---|---|
| Montáž | Bez káblov k hlásičom, bez sekania a prachu | Kabeláž ku každému hlásiču, stavebné úpravy |
| Prevádzka počas montáže | Hotel, penzión či škola môžu fungovať ďalej | Často treba uzavrieť izby alebo triedy |
| Rozšírenie systému | Nový hlásič pridáte cez aplikáciu za pár minút | Nové vedenie a zásah do rozvodov |
| Informácie o poplachu | Displej, aplikácia, SMS, hovor aj pult ochrany | Najmä na ústredni v objekte |
| Servis a diagnostika | Stav hlásičov a batérií aj na diaľku | Kontrola hlavne na mieste |
| Normy | EN 54-2, -4, -21, -25 | EN 54 (podľa výrobcu) |
Požiarna ústredňa pre hotely a penzióny
V ubytovacích zariadeniach sa požiar musí zistiť skôr, než ho zaregistrujú spiaci hostia. AJAX EN54 Fire Hub ukáže na displeji presnú zónu a miestnosť, rozozvučí sirény v celej budove a pošle poplach majiteľovi aj recepcii. Bezdrôtová montáž neruší hostí a nevyžaduje uzavretie prevádzky.
Požiarna signalizácia pre školy a škôlky
Školské budovy bývajú rozsiahle a staršie, takže nová kabeláž znamená prach a zásahy do stien. Bezdrôtová EPS s dosahom až 1 800 m a opakovačmi EN54 Fire ReX pokryje viac pavilónov, telocvičňu aj jedáleň. Hlásiče a sirény s majákmi sa namontujú počas víkendu alebo prázdnin.
Certifikovaná EPS podľa EN 54
Ústredňa aj zariadenia radu Ajax EN54 sú certifikované podľa európskych noriem EN 54 pre elektrickú požiarnu signalizáciu. Návrh a montáž EPS v objekte sa riadi projektom požiarnej bezpečnosti. Radi vám pomôžeme s výberom komponentov a dosahom.
Hlásiče požiaru a detektory dymu Ajax
K ústredni pripojíte hlásiče dymu, teploty, tlačidlové hlásiče a sirény radu EN54. Kompletnú ponuku nájdete v kategórii požiarna ochrana AJAX. Nákup s doručením po celom Slovensku do 24 hodín.
Prečo kúpiť
v STEMS.
Pomoc s návrhom
Poradíme s výberom komponentov EN54, dosahom a počtom opakovačov.
Ajax po celom Slovensku
Alarmy a kamery montujeme, nastavujeme a servisujeme. Poradenstvo zdarma.
Doručenie do 24 h
Aj na výdajné miesta. Doprava zdarma nad 200 €.
Technická podpora
Na diaľku od 8:00 do 19:00. Pred nákupom aj po ňom.
Oficiálny predajca AJAX
Originálne produkty, záruka 24 mesiacov a pozáručný servis.
10+ rokov skúseností
V zabezpečovacích systémoch, z toho 5+ rokov so značkou AJAX.
Bezpečnosť bez kompromisov.
Dizajn bez ústupkov.
Technické špecifikácie
Kapacita systému
- Do 200 zariadení (rad EN54 aj bezdrôtové zariadenia Ajax proti vniknutiu)
- 40 požiarnych zón, 25 bezpečnostných skupín, 80 miestností
- 200 používateľov, 64 scenárov automatizácie
- Do 10 sirén proti vniknutiu, do 50 klávesníc s bzučiakom
- Do 5 opakovačov EN54 Fire ReX Jeweller
- Denník: 6 000 udalostí požiarneho systému a 500 ostatných udalostí
Rádio
- Jeweller – obojsmerná komunikácia, šifrovanie s dynamickým kľúčom, preskakovanie frekvencií
- Wings – prenos fotografií a aktualizácií firmvéru
- Pásmo 868,0–868,6 MHz alebo 868,7–869,2 MHz (podľa regiónu)
- Výkon (ERP) do 20 mW, modulácia GFSK
- Dosah do 1 800 m v otvorenom priestore
- Zistenie straty spojenia do 36 s
Komunikačné kanály
- Ethernet (RJ-45) do 100 Mb/s
- Wi-Fi 802.11 b/g/n, do 72 Mb/s
- 2 × micro-SIM, 2G (GSM900/DCS1800) a 4G LTE (B1/B3/B5/B7/B8/B20)
- Priorita kanálov: Ethernet → Wi-Fi → mobilná sieť
Displej a indikácia
- 10,1″ IPS, 1024 × 600 px, kapacitný dotyk
- 40 LED indikátorov zón a 6 systémových indikátorov
- Bzučiak ≥ 60 dB na 1 m pri požiari, ≥ 50 dB pri poruche
Výstupy
- Výstup 1: relé pre poruchy (predvolene NC)
- Výstup 2: relé pre požiarny poplach (predvolene NO)
- Bistabilný režim, externé napájanie 10–30 V DC
- Zaťaženie max. 2 A pri 30 V DC
Prístup
- Kódy: do 200 osobných kódov, kódy pod nátlakom
- Bezkontaktný prístup DESFire EV1/EV2, ISO 14443-A, 13,56 MHz (čoskoro)
Fotoverifikácia
- Pri poplachu, scenári, na požiadanie, podľa plánu, pri zapnutí a vypnutí ochrany
- Doručenie do 9 s, rozlíšenie do 960 × 720 px, séria 1–5 snímok
- Vyžaduje kompatibilné detektory s fotoaparátom
Notifikácie a PCO
- Push, SMS a hovory
- Pult centralizovanej ochrany: SIA (DC-09), SurGard (Contact ID)
Napájanie
- 110–240 V~, 50/60 Hz, odber do 0,48 A
- Záložná batéria Li-ion 7,4 V: 5 Ah (do 24 h) alebo 10 Ah (do 72 h) – predáva sa samostatne
- Výmena batérie za chodu
Normy
- EN 54-2:1997, EN 54-4:1997, EN 54-21:2006, EN 54-25:2008
- EN 50131 Grade 2 (PD 6662:2017)
- RED, EMC (EN 55032, EN 55035), RoHS, LVD (EN IEC 62368-1)
Konštrukcia
- Rozmery 263 × 223 × 54 mm, hmotnosť 1,52 kg
- Prevádzka −10 až +40 °C, vlhkosť do 75 % bez kondenzácie
- Krytie IP20, len do interiéru
- Horľavosť plastu UL 94 V-0
- Farba: čierna (dostupná aj biela)
Záruka a balenie
- Záruka 24 mesiacov
- V balení: EN54 Fire Hub Jeweller (čierna), montážny panel SmartBracket, montážna sada, ethernetový kábel, špeciálny kľúč, stručný návod
Časté otázky
Čo je AJAX EN54 Fire Hub Jeweller?
Je to bezdrôtová ústredňa elektrickej požiarnej signalizácie (EPS) certifikovaná podľa EN 54-2, 54-4, 54-21 a 54-25. Má 10,1″ dotykový displej, obslúži až 200 zariadení v 40 požiarnych zónach a zároveň spĺňa EN 50131 Grade 2 pre ochranu proti vniknutiu.
Dajú sa k nej pripojiť detektory FireProtect 2 RB?
Nie. Zariadenia z rezidenčnej rady Ajax, napríklad požiarny detektor FireProtect 2 RB, sa k EN54 systému pripojiť nedajú. Systém tvoria výhradne zariadenia radu Ajax EN54 – hlásiče dymu a teploty, tlačidlové hlásiče, sirény a majáky, opakovač EN54 Fire ReX a modul EN54 I/O.
Je EN54 Fire Hub vhodná pre hotel alebo penzión?
Áno. Montuje sa bez káblov k hlásičom, takže hotel či penzión môže počas inštalácie fungovať ďalej. Displej ústredne ukáže presnú zónu poplachu, sirény upozornia hostí v celej budove a majiteľ dostane poplach do telefónu aj mimo objektu.
Aký je rozdiel medzi EPS a bežným detektorom dymu?
Samostatný detektor dymu len zapíska v miestnosti. EPS je systém s ústredňou, ktorý požiar vyhodnotí, rozozvučí sirény v celej budove, zobrazí zónu poplachu, zaznamená udalosť a odošle poplach do telefónu či na pult ochrany. Ústredňa zároveň stráži poruchy, batérie a spojenie všetkých hlásičov.
Je záložná batéria súčasťou balenia?
Nie. Batériu EN54 Internal Battery kúpite samostatne – vo verzii na 24 hodín (5 Ah) alebo 72 hodín (10 Ah). Vymeniť ju môžete za chodu, bez vypnutia ústredne.
Čo sa stane pri výpadku internetu alebo elektriny?
Ústredňa má štyri komunikačné kanály – Ethernet, Wi-Fi a dve SIM karty LTE – a pri výpadku jedného prepne na ďalší. Pri výpadku elektriny beží zo záložnej batérie až 24 alebo 72 hodín. Požiarny poplach funguje v objekte aj bez internetu.
Môžem ju použiť ako EPS v budove na Slovensku?
Ústredňa je certifikovaná podľa európskych noriem EN 54. Návrh, montáž a uvedenie elektrickej požiarnej signalizácie do prevádzky však na Slovensku podliehajú predpisom o ochrane pred požiarmi. Pri objektoch, kde je EPS povinná, preto postupujte podľa projektu požiarnej bezpečnosti a s oprávnenou osobou.
1 Doba prevádzky platí so stále zapnutým displejom a súčasným pripojením cez Wi-Fi, Ethernet a LTE. 2 Bezkontaktný prístup kartou Pass a príveskom Tag Ajax pripravuje – funkcia bude dostupná neskôr. 3 Záložná batéria, napájací kábel a káblové priechodky pre GlandBox nie sú súčasťou balenia. Údaje, fotografie a obrázky: AJAX Systems.
Dodatočné parametre
| Kategória: | Požiarna ochrana |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1.9 kg |
| EAN: | 4823114073267 |
| Farba: | Čierna |
| Typ produktu: | Ústredňa |
| Umiestnenie: | Vnútorné |
